HG/T 3361-1987 W61-34草綠有機(jī)硅耐熱漆標(biāo)準(zhǔn)ZBG51079-87（代替HG 2-637-74）是鑫鼎言耐高溫漆小編按照ZBG51079-87《W61-34草綠有機(jī)硅耐熱漆》原版一個字一個字打出來的，圖片為原本截圖，可以放心參考。更多防腐涂料及防腐涂裝執(zhí)行的國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)下載，可以查閱鑫鼎言防腐涂料網(wǎng)站。
ZB 中華人民共和國專業(yè)標(biāo)準(zhǔn) ZBG51079-87
W61-34草綠有機(jī)硅耐熱漆Grass Green Silicene Heat Resistant Paint
1987-02-04發(fā)布 1987-05-01實施
中華人民共和國化學(xué)工業(yè)部 批準(zhǔn)
ZBG51079-87代替HG 2-637-74
1 產(chǎn)品概述
1.1 組成
該漆是由有機(jī)硅樹脂、乙基纖維、耐高溫顏料及體質(zhì)顏料，以及混合有機(jī)溶劑調(diào)制而成。
1.2特性
具有良好的耐熱性、耐油性和耐鹽水性。
1.5用途
用于各種耐高溫又要求常溫干燥的鋼鐵設(shè)備與零件的涂覆。
2技術(shù)要求

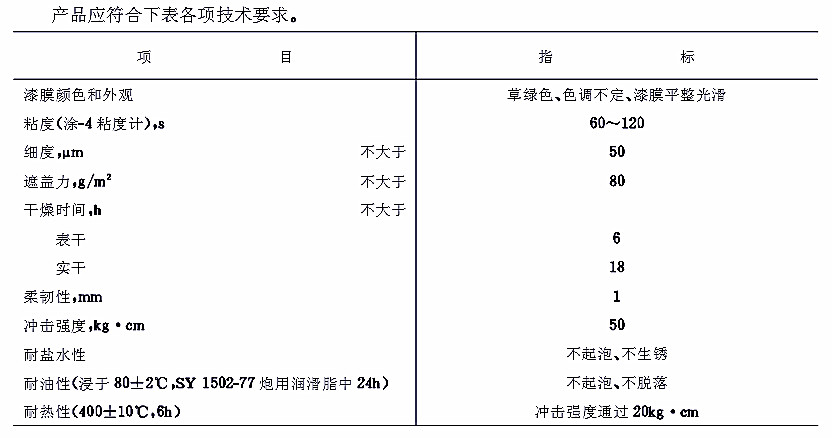

產(chǎn)品應(yīng)符合下表各項技術(shù)要求。
|
漆膜顏色和外觀
|
草綠色、色調(diào)不定、漆膜平整光滑
|
|
粘度(涂-4粘度計),s
|
60～120
|
|
細(xì)度，μm，≤
|
50
|
|
遮蓋力，g/㎡，≤-
|
80
|
|
干燥時間，h，≤
|
|
|
表干
|
6
|
|
實干
|
18
|
|
柔韌性,mm
|
1
|
|
沖擊強(qiáng)度,kg·cm
|
50
|
|
耐鹽水性
|
不起泡、不生銹
|
|
耐油性(浸于80±2℃,SY 1502-77炮用潤滑脂中24h)
|
不起泡、不脫落
|
|
耐熱性(400±10℃,6h)
|
沖擊強(qiáng)度通過20kg·cm
|
3試驗方法
3.1漆膜制備
按GB 1727-79《漆膜一般制備法》，厚度為30±5um。
3.2漆膜顏色和外觀
按GB 1729-79 (1985年確認(rèn))《漆膜顏色及外觀測定法》進(jìn)行。
3.5粘度
按GB 1723-79《涂料粘度測定法》中乙法進(jìn)行。
3.4細(xì)度
按GB 1724-79《涂料細(xì)度測定法》進(jìn)行。
3.5遮蓋力
按GB 1726-79《涂料遮蓋力測定法》進(jìn)行。
3.6干燥時間
按GB 1728-79《漆膜、膩子膜干燥時間測定法》，表干按乙法，實干按甲法進(jìn)行。
3.7柔韌性
按GB 1731-79《漆膜柔韌性測定法》進(jìn)行。
3.8沖擊強(qiáng)度
按GB 1732-79《漆膜耐沖擊測定法》進(jìn)行。
3.9耐鹽水性
按3.1規(guī)定制備漆膜，四周與背面以蠟封閉，浸于溫度25土1℃的3%鹽水中7h，取出擦干，再放入溫度25土1℃，相對濕度90土5%的濕熱箱中17h，這樣反復(fù)處理四個周期，取出觀察。
3. 10耐油性
按HG2-1611-85《漆膜耐油性測定法》中第2、3章進(jìn)行。
5.11 耐熱性
按GB 1735-79《漆膜耐熱性測定法》處理后，再按GB 1732-79《漆膜耐沖擊測定法》進(jìn)行。底材采用符合GB 699-65的10號或20號普通碳素鋼噴砂鋼板(50mm×12 0mm×0.45～0. 55mm)。
4驗收規(guī)則
4.1 產(chǎn)品由生產(chǎn)廠的檢驗部門按本標(biāo)準(zhǔn)規(guī)定進(jìn)行檢驗，并保證所有出廠產(chǎn)品都應(yīng)符合本標(biāo)準(zhǔn)的技術(shù)指標(biāo)，產(chǎn)品應(yīng)有合格證，必要時另附使用說明及注意事項。
4.2接收部門有權(quán)按本標(biāo)準(zhǔn)的規(guī)定，對樣品進(jìn)行檢驗，如發(fā)現(xiàn)產(chǎn)品質(zhì)量不符合本標(biāo)準(zhǔn)技術(shù)指標(biāo)規(guī)定時，供需雙方共同按GB 3186-82《涂料產(chǎn)品的取樣》重新取樣進(jìn)行復(fù)驗。如仍不符合本標(biāo)準(zhǔn)技術(shù)指標(biāo)規(guī)定時，產(chǎn)品即為不合格，接收部門有權(quán)退貨。
4.5產(chǎn)品按GB 3189-82進(jìn)行取樣，樣品應(yīng)分兩份，一份密封貯存?zhèn)洳�，另一份作檢驗用樣品。
4.4供需雙方應(yīng)對產(chǎn)品包裝及數(shù)量進(jìn)行檢查核對，如發(fā)現(xiàn)包裝有損漏，數(shù)量有出入等現(xiàn)象時，應(yīng)即時通知有關(guān)部門。
4.5供需雙方在產(chǎn)品質(zhì)量上發(fā)生爭議時，由產(chǎn)品質(zhì)量監(jiān)督檢驗機(jī)構(gòu)執(zhí)行仲裁檢驗。
5包裝、標(biāo)志、貯存和運(yùn)輸
5.1 產(chǎn)品應(yīng)貯存于清潔、干燥、密封的容器中，容器附有標(biāo)簽，注明產(chǎn)品型號、名稱、批號、重量、生產(chǎn)廠名及生產(chǎn)日期。
5.2產(chǎn)品在存放時應(yīng)保持通風(fēng)、干燥，防止日光直接照射，并應(yīng)隔絕火源，遠(yuǎn)離熱源，夏季溫度過高時應(yīng)設(shè)法降溫。
5.5產(chǎn)品在運(yùn)輸時，應(yīng)防止雨淋、日光曝曬，并應(yīng)符合運(yùn)輸部門有關(guān)的規(guī)定。
5.4產(chǎn)品在符合5.2、5.3條的貯運(yùn)條件下自生產(chǎn)之日算起有效貯存期為半年。超過貯存期，可按本標(biāo)準(zhǔn)規(guī)定的項目進(jìn)行檢驗，如果符合技術(shù)要求，仍可使用。
附錄A
施工參考
（參考件）
A1 待涂制品應(yīng)預(yù)先除油、除污，最好再經(jīng)噴砂處理。
A2-般為常溫干燥，如烘干，則效果最好。
A3以甲苯作稀釋劑，最好采用噴涂方法，也可采用刷涂方法，但不易干燥。
A4貯存過程中如發(fā)現(xiàn)沉淀，使用時應(yīng)攪勻后再用。
A5因耐汽油性較差，施工選料時應(yīng)注意。
附加說明：
本標(biāo)準(zhǔn)由全國涂料和顏料標(biāo)準(zhǔn)化技術(shù)委員會提出，由涂料產(chǎn)品標(biāo)準(zhǔn)分技術(shù)委員會歸口。
本標(biāo)準(zhǔn)復(fù)審起草單位：西安油漆總廠。
本標(biāo)準(zhǔn)復(fù)審起草人：賀莎草、華天偉。
|
|
|
H61-32各色環(huán)氧有機(jī)硅耐熱磁漆標(biāo)準(zhǔn)GJB 1531- 93
|
|
H61-32各色環(huán)氧有機(jī)硅耐熱磁漆標(biāo)準(zhǔn)GJB 1531- 93 GJB 中華人民共和國國家軍用標(biāo)準(zhǔn) FL8010 GJB 1531- 93 H61- 32航空用各色環(huán)氧有機(jī)硅耐熱磁漆規(guī)范 H61-32 Heat-resistant epoxy organosilicnne vrnish with various colonrs fnraircrufl use speciflc
|
|
時間：2018/2/5
|
|
|
|
|
有機(jī)硅耐高溫漆標(biāo)準(zhǔn)HG/T 3362-2003代替 HG/T 3362-1987
|
|
有機(jī)硅耐高溫漆標(biāo)準(zhǔn)HG/T3362-2003 ICS 87. 040 G 51 備案號：13219-2004 HG 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T 3362-2003代替 HG/T 3362-1987 鋁粉有機(jī)硅烘干耐熱漆（雙組分） Aluminium powder organosilicon high-temperature resistant baking paint(two-
|
|
時間：2018/2/4
|
|
|
|
|
H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93
|
|
H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93 GJB 中華人民共和國國家軍用標(biāo)準(zhǔn) FL8010 GJB 1592-93 H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范 H61-83 Heat-resistant epoxy organosilicnne primer with coating with various colours for aircraft use，sp
|
|
時間：2018/2/2
|
|
|
|
|
HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn)
|
|
HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn) ICS87.040 G51 備案號：13224-2004 HG 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T 3375-2003代替 HG/T 3375-1987,HG/T 3376-1987 有機(jī)硅烘干絕緣漆Organosilicon electrical insulating baking varnish 2004-01-09發(fā)布，2004-
|
|
時間：2018/2/2
|
|
|
|
|
鍋爐及輔助設(shè)備耐高溫涂料標(biāo)準(zhǔn)HG/T4565-2013
|
|
HG/T4565-2013鍋爐及輔助設(shè)備耐高溫涂料 備案號：41889-2013 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T4565-2013 鍋爐及輔助設(shè)備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發(fā)布 2014-03-01實施 中華人民共和國工業(yè)和信息化部 發(fā)布 本標(biāo)
|
|
時間：2018/1/5
|
|
|
